L'antenne 6M de VE2MID
Par Jacques VE2MID

Apres avoir constaté les nombreux types d'antennes à la disposition des amateurs sur le marché et vérifié et expérimenté avec plusieurs d'entre elles sur différentes fréquences, j'ai fait la découverte d'un type qui m'a donné une très grande satisfaction, tant au point de vu réception, qu'au point de vu transmission.

J'ai donc adopté ce type et poussé l'expérimentation à la fabrication et la mise au point de ce type. Le dessin et le calcul des différents paramètres de cette antenne sont basés sur la documentation du modèle "HB9CV". La dimension et le poids des aériens étant toujours de première importance lorsque l'on considère son parc d'antennes. Je considère ce type comme étant un très bon compromis dimension/poids versus rendement.

Sa forme physique est constitué d'une double dipôle fixée sur un boom en forme de "H" , que j'appelerai "cellule". Chaque élement (2 par cellule) est piloté grâce à des "gamma match" synchronisés à l'aide d'un ligne de déphasage. On peut mettre 2 cellules synchronisées par coax 75 ohms sur le même "boom" afin d'obtenir des gains intéressants.

Des modifications ont été apportées au dessin original afin d'en faire une antenne facile à bâtir avec des équipements et fournitures maison. Le tout a été testé avec un MFJ-269 et donne de très bon résultats. De 50mhz à 1000mhz, le matériel utilisé est le cuivre. En bas de 30mhz, l'aluminium sera de choix, par ses dimensions et son poids.

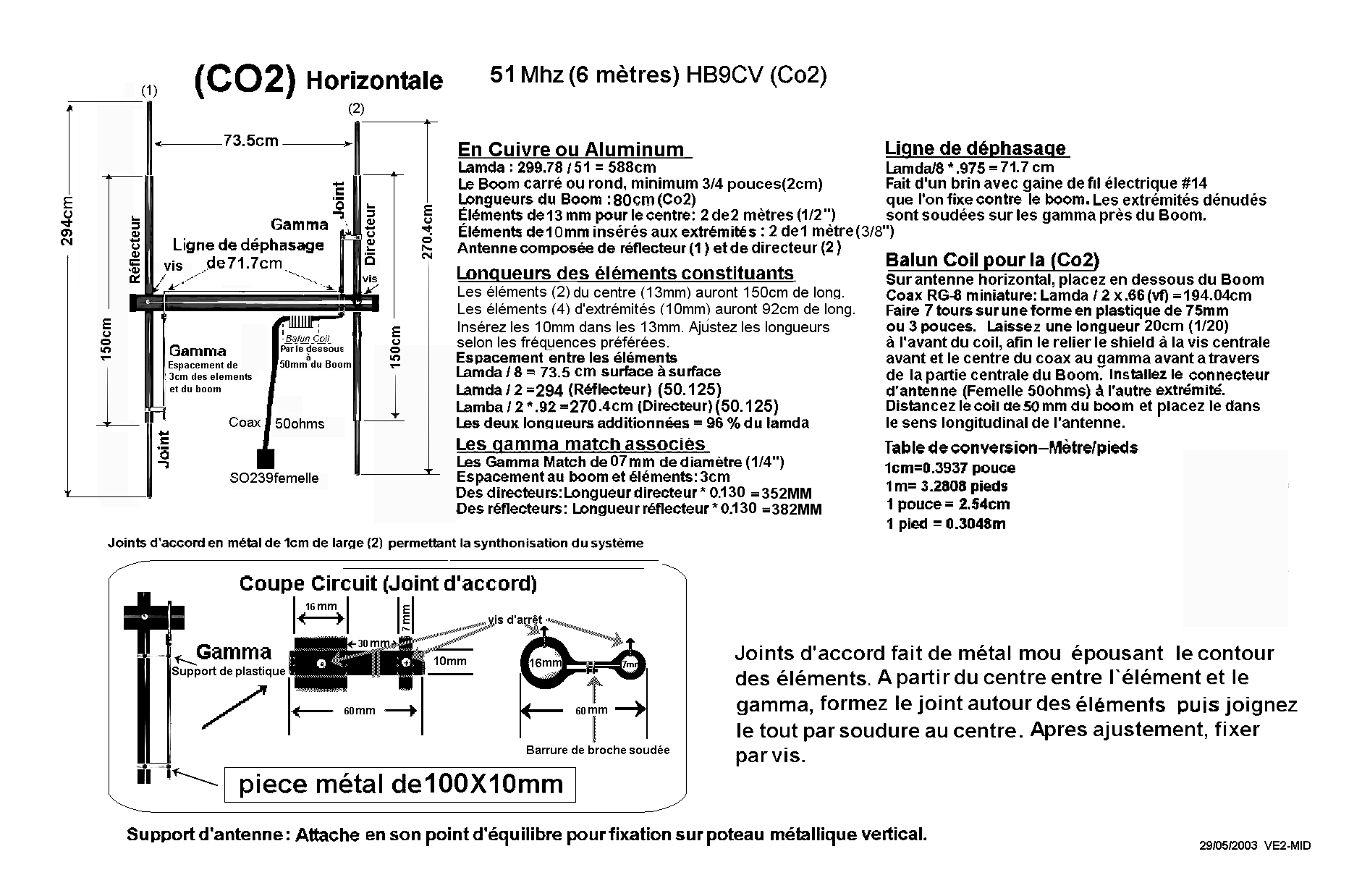

Je vous fournie donc un plan de cette conception pour le 6 mètres et vous remercie de toutes observations de votre part.


73 et bonne fabrication.


Antenne HB9CV
Origine et principe
HB9CV Phased Array

Jacques VE2MID
