Les types de connecteurs RF
Par Pascal VA2PV

Voici les types de connecteurs les plus utilisés en radioamateur.

PL-259

Ce type de connecteur male communément appelé connecteur UHF est le plus commun en radioamateur. Il sert à terminer les câbles coaxiaux menant à vos appareils radio. Le connecteur a lequel il se raccorde est le SO-239. Dans une autre page, nous vous montrerons comment faire un bon connecteur car ceci est cruciale au bon fonctionnement de votre station.

SO-239 boîtier

On retrouve ce type de connecteur femelle sur les appareils radio ainsi que sur les antennes de fabrication commerciale. Il est fait pour accueillir un connecteur de type PL-259.

Réducteur

Un "Reducer" sert à adapter un connecteur PL-259 "standard" à un coax plus petit comme du RG-58.

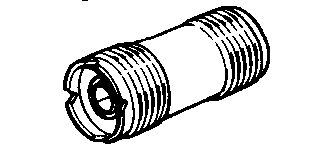

Union SO-239

Ce type d'union sert à joindre deux câbles de type coaxial. Il s'agit que d'un adaptateur femelle - femelle SO-239.

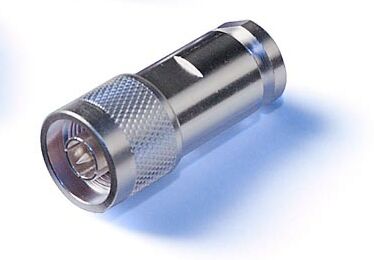

Type "N"

Ce connecteur male présente moins de perte à haute fréquence que les autres types de connecteurs. Il est plus dispendieux et ont l'utilisent seulement pour les bandes supérieur au UHF, c'est le connecteur utilisé pour les installations micro-ondes dans l'industrie des télécommunications.

Type "N" boîtier

On retrouve ce type de connecteur sur les appareils radio UHF et plus haute en fréquence ainsi que sur les antennes de fabrication commerciale. Il est fait pour accueillir un connecteur de type "N" male.

Union de type "N"

Ce type d'union sert à joindre deux câbles de type coaxial terminés type "N" male. Il s'agit que d'un adaptateur femelle - femelle.

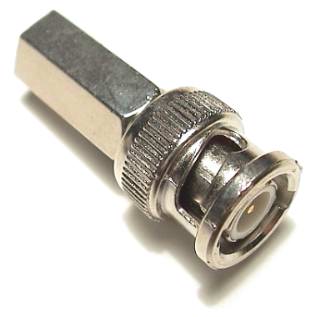

BNC male

Ce type de connecteur est surtout utilisé pour terminer un câble coaxial dans un appareil radio portatif. Il est surtout utilisé en VHF et en UHF.

BNC femelle

Ce type de connecteur femelle est surtout installé au boîtier d'un appareil radio portatif. Il est surtout utilisé en VHF et en UHF.

Adaptateur SO-239 à BNC male

Ce type d'adaptateur est très commun, il est essentiel si vous voulez connecter une antenne extérieure terminée PL-259 à votre appareil portatif qui à une terminaison boîtier BNC femelle.

SMA (mini) male

Certain nouveau appareil radio portatif utilisent ce type de connecteur car il est encore plus petit que celui du BNC. Ils utilisent également ce type de connexion pour les GPS. Voici un connecteur SMA male.

SMA (mini) femelle

Certain nouveau appareil radio portatif utilisent ce type de connecteur car il est encore plus petit que celui du BNC. Voici un connecteur SMA femelle.

Adaptateur SO-239 à SMA male

Ce type d'adaptateur est essentiel si vous voulez connecter une antenne extérieure terminée PL-259 à votre appareil portatif qui à une terminaison boîtier SMA femelle.

Conclusion

Il existe plusieurs autres types de connecteurs et d'adaptateurs disponibles sur le marché afin de combler presque toutes les possibilités.
