L'installation d'un antenne Yagi
Par Camille VE2SO

J'étais à la recherche depuis plusieurs mois d'une Yagi pour 3 bandes. Une KT-34XA était disponible mais un peu loin pour aller la chercher. Puis Gilles VA2GNG m'a parlé qu'un amateur faisait une liquidation de son " stock " dont la " Cushcraft X7 Big Thunder ".

Suite a une consultation sur Internet des spécifications, l'antenne m'intéressait au plus haut point. On a donc conclus un marché et la livraison s'est effectuée lors du " Hamfest " de St-Romuald. Et voila, 14 jours plus tard, l'antenne est montée dans ma tour.

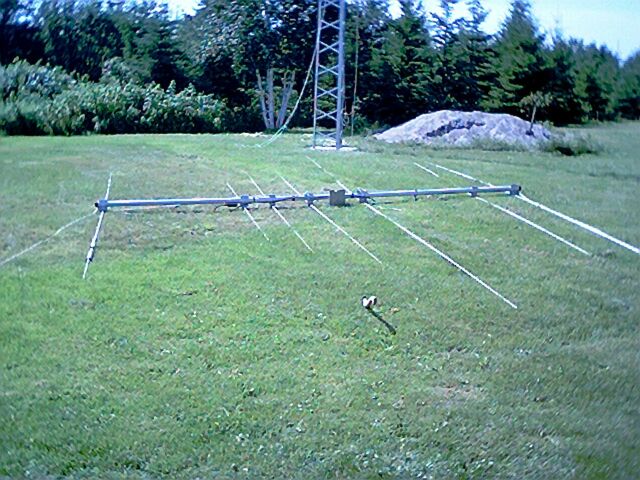

Le montage de ma " X7 Big Thunder " de Cushcraft a été accomplis grâce a Yvon VE2RA, Jocelyn VE2DJC et de Yves VE2ASX et d'un de mes gendres Martial.

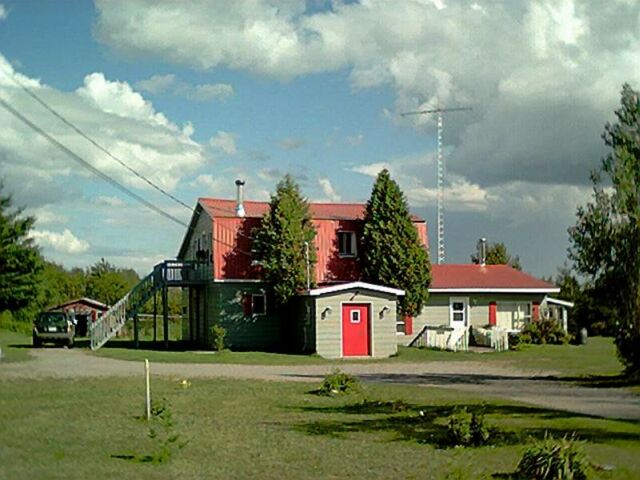

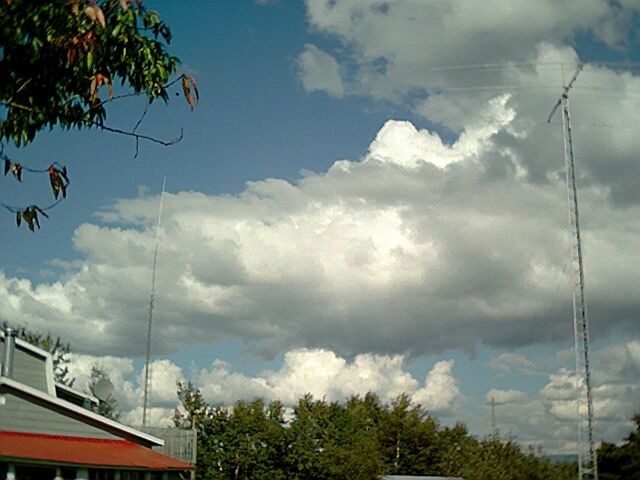

Il fallait ajouter 2 sections de tours DMX à la 48 pieds déjà installée ( il y a 2 ans), ce qui donne maintenant 56 pieds. J'aurais pu monter à 64 pieds avec la rallonge droite mais j'ai décidé de la garder pour rallonger une autre tour DMX qui n'est qu'a 40 pieds. Cela me permettras de réduire la longueur de tuyau qui supporte mes "Bazookas" de 80 et de 40 mètres en les maintenant a 60 pieds.

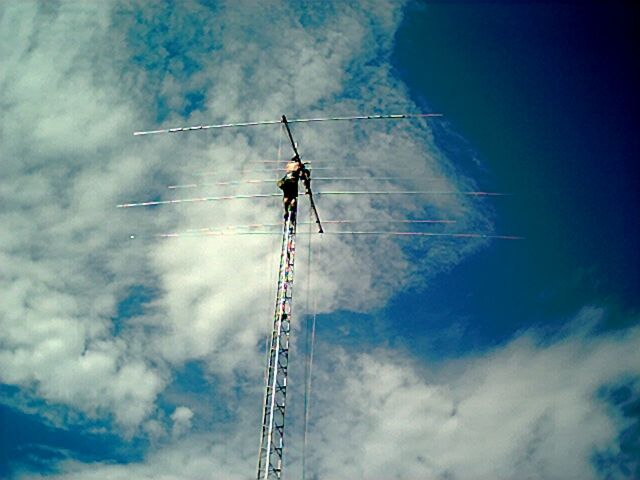

Revenons a la " X7 Big Thunder ", la montée dans la tour c'est bien déroulé, j'ai pris quelques photos ce qui m'a valu un phénomène spécial avec un reflet des rayons du soleil envers ma camera.

Un seul pépin. le rotor a cessé de tourner, il faudra le redescendre en fin de semaine prochaine pour réparer le moteur.

Les performances de l'antennes sont excellentes même si elle est gelée sur l'Europe, ça promet lorsque le moteur sera opérationnel !

Voici les spécifications de la " Cushcraft X7 Big Thunder " :

• Frequency Coverage (Meters) 10, 15, 20

• Total number of Elements : 7

• Maximum Gain (dB) 20M : 12.5 @ 14 deg

• Maximum Gain (dB) 15M : 13.0 @ 12 deg

• Maximum Gain (dB) 10M : 12.9 @ 14 deg

• Maximum Front to Back Ratio (dB) : 30

• Number of Elements per Band : 3

• VSWR Minimum : 1.1:1

• VSWR 1.5:1 Bandwidth (KHz) : 20M 600, 15M 750, 10M 1700

• Longest Element, ft (m) : 37.2 (11.33)

• Turning Radius, ft (m) : 20.0 (6.09)

• Boom Length, ft (m) : 18 (5.49)

• Boom Diameter, in (cm) : 2-1/2 (6.35)

• Maximum Mast Diameter OD, in (cm) : 2-1/2 (6.35)

• Maximum Wind Survival, mph (kph) : >100 (>161)

• Maximum Wind Surface Area, ft2 (m2) : 7.9 (.73)

• Windload @ 80 mph, lb (kg) : 202 (92)

• Maximum Power Handling (KW) : 2

• Weight, lb. (kg) : 60 (27.2)

• Design Safety Factor : 1.25

Pour plus de détails vous pouvez télécharger le manuel d'utilisation du site de Cushcraft.
