L'antenne J-Pole 2 mètres
Par Martin VE2BQA

Il s'agit ici d'une antenne des plus simples à réaliser et vous permettant de couvrir la bande 2 mètres entière. Elle est très efficace et très solide. Si elle est bien fixée lors et bien soudée lors de l'installation , elle devrait résister à des vents très violents.

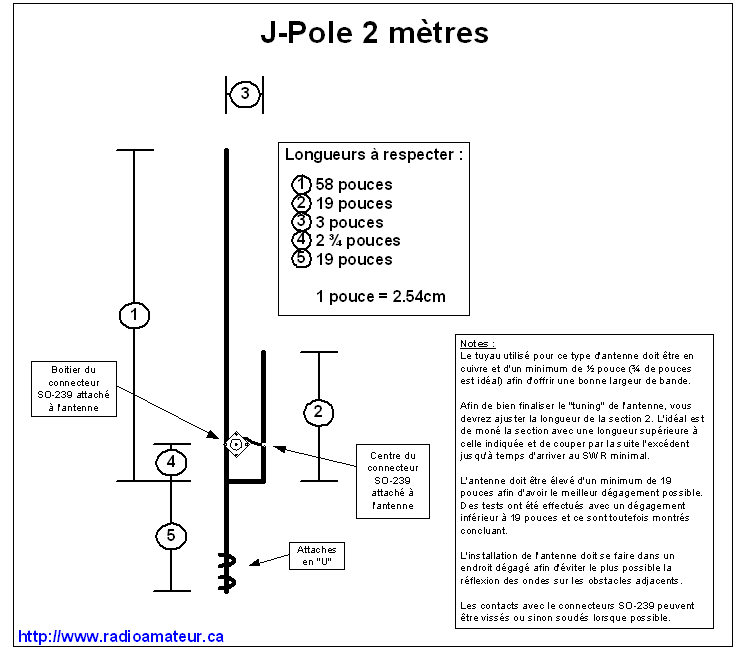

Elle est réalisée avec un tuyau de cuivre d'un diamètre minimal de 1/2 de pouce afin d'offrir une bonne largeur de bande. Il est conseiller de boucher les extrémités des tuyau qui seront situé en haut afin d'éviter que de la neige, de la pluie ou encore que d'autre matériaux s'y retrouve ayant ainsi comme conséquences d'affecter le rendement de l'antenne.

La patron de rayonnement de cette antenne est omnidirectionnel. C'est-à-dire que le gain est uniforme dans toutes les directions. Ainsi, ne vous préoccuper pas à mettre l'élément rayonnant d'un coté plus que de l'autre.

Les pièces requises

• Un tuyau de cuivre de 1/2 pouce de diamètre

• Un coude 90 degrés pour tuyau 1/2''

• Un T pour tuyau 1/2''

• Deux bouchons pour tuyau 1/2''

• Un connecteur SO-239

• Uns vis pour le connecteur SO-239

• Un petit bout de fil de cuivre pour relier le centre du connecteur à l'autre branche de la J-Pole

Bonne chance dans votre construction !!
